Uch bosqichli zaryadlovchi

So'nggi yillarda uch bosqichli zaryadlovchilar elektr transport vositalarida keng qo'llanilmoqda. Birinchi bosqich doimiy oqim bosqichi, ikkinchi bosqich - doimiy kuchlanish bosqichi, uchinchi bosqich - damlama bosqichi deb ataladi. Elektron texnologiya nuqtai nazaridan, batareya uchun: birinchi bosqich zaryadlash oqimini cheklash bosqichi deb ataladi, ikkinchi bosqich yuqori doimiy kuchlanish bosqichi deb ataladi va uchinchi bosqich past doimiy kuchlanish bosqichi deb ataladi. Ikkinchi bosqich va uchinchi bosqich almashtirilganda, paneldagi ko'rsatkich chiroqlari mos ravishda o'zgaradi. Ko'pgina zaryadlovchi qurilmalarda birinchi va ikkinchi bosqichda qizil chiroqlar, uchinchi bosqichda esa yashil chiroqlar mavjud. Ikkinchi bosqich va uchinchi bosqich o'rtasidagi o'zaro konvertatsiya zaryadlash oqimi bilan belgilanadi. Agar oqim ma'lum bir oqimdan katta bo'lsa, u birinchi va ikkinchi bosqichga, agar u ma'lum bir oqimdan kichik bo'lsa, uchinchi bosqichga kiradi. Ushbu oqim kommutatsiya oqimi deb ataladi, shuningdek aylanish oqimi deb ham ataladi.

Dastlabki zaryadlovchilar, jumladan, mashhur brend avtomobillari uchun zaryadlovchilar ham chiroqlarni o'zgartirsa-da, ular aslida uch bosqichli zaryadlovchilar emas, balki doimiy kuchlanish va oqim cheklovchi zaryadlovchilardir. Odatda, bu turdagi akkumulyatorning barqaror kuchlanish qiymati taxminan 44,2V ni tashkil qiladi, bu o'sha paytda yuqori o'ziga xos tortishish sulfat kislotasi bo'lgan batareya uchun yomon emas.

Uch bosqichli zaryadlovchi haqida uchta asosiy parametr

Birinchi muhim parametr - damlama fazasida past doimiy kuchlanish qiymati, ikkinchi muhim parametr - ikkinchi bosqichda yuqori doimiy kuchlanish qiymati va uchinchi muhim parametr - kommutatsiya oqimi. Ushbu uchta muhim parametr batareyalar soni, batareyaning quvvati Ah, harorat va batareyaning turiga bog'liq.

Ikkinchidan, ikkinchi bosqichning yuqori doimiy kuchlanish qiymati muhokama qilinadi va mos yozuvlar kuchlanishi taxminan 44,5V ni tashkil qiladi. Ushbu qiymatning yuqori qiymati tez zaryadlash uchun qulaydir, lekin batareyani suv yo'qotishiga olib kelishi oson va zaryadlashning keyingi bosqichida oqim tushmaydi, bu batareyaning isishi va deformatsiyasiga olib keladi. Garchi bu qiymat birinchi qiymat kabi qat'iy bo'lmasa-da, u juda yuqori bo'lmasligi kerak.

Nihoyat, konversiya oqimi muhokama qilinadi va mos yozuvlar oqimi taxminan 300 mA ni tashkil qiladi. Yuqori qiymat batareyaning ishlash muddati uchun yaxshi va uni isitish va deformatsiya qilish oson emas, lekin batareyani tez va to'liq zaryadlash uchun qulay emas; past qiymat (laymenlar uchun) to'liq zaryadlash uchun yaxshi, lekin uzoq vaqt davomida yuqori kuchlanishli zaryadlash tufayli batareyaning suv yo'qotilishi va batareyaning suv yo'qotilishiga olib kelishi oson. Issiqlik deformatsiyasi. Ayniqsa, alohida batareyalar bilan bog'liq muammo yuzaga kelganda, zaryadlovchi oqim burilish oqimidan pastga tushmasa, yaxshi batareya zaryadlanadi va shikastlanadi. Berilgan mos yozuvlar qiymati ma'lum bir diapazonga ega, ortiqcha yoki minus 50 mA yoki hatto 100 mA ga ruxsat beriladi, lekin 200 mA dan kam bo'lishiga yo'l qo'yilmaydi.

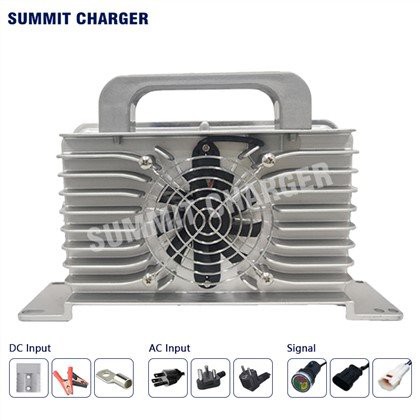

Texnik xususiyatlar va modellar

Texnik xususiyatlar va modellar	Kirish kuchlanish diapazoni	Nominal chiqish kuchlanishi	Maksimal chiqish kuchlanishi	Maksimal chiqish oqimi
SMCZ% 7b{0}}A/2415C	AC% 7b{0}}V	24V	33V	15A
SMCZ% 7b{0}}A/3615C	AC% 7b{0}}V	36V	49.5V	15A
SMCZ% 7b{0}}A/4812C	AC90-264V	48V	66.0V	15A
SMCZ% 7b{0}}A/6010C	AC90-264V	60V	82.5V	12A
SMCZ% 7b{0}}A/7207C	AC% 7b{0}}V	72V	99V	10A

Texnik xususiyatlari

Element	Parametrlar
AC kirish keng kuchlanish diapazoni	AC90v-264v
AC kirish chastota diapazoni	% 7b% 7b0}}HZ
APFC funktsiyasi, quvvat omili bilan	0 dan katta yoki unga teng.98
Yumshoq almashtirish texnologiyasi, samaradorlik	93 foizdan katta yoki teng
Zaryadlash rejimi	Sozlanishi dinamik
Himoya darajasi	IP67
Ishlash harorati	-40 daraja ~ plyus 60 daraja
Saqlash harorati	-55 daraja ~ plyus 100 daraja
Zaryadlash jarayoni uchun LED yorug'lik ko'rsatkichi	Standart
Shovqin	45dB dan kam yoki unga teng
Umumiy hajmi	190x140x74,5 (mm)
Sof og'irlik	2.% 7b{1}}kg
